无线遥控门铃

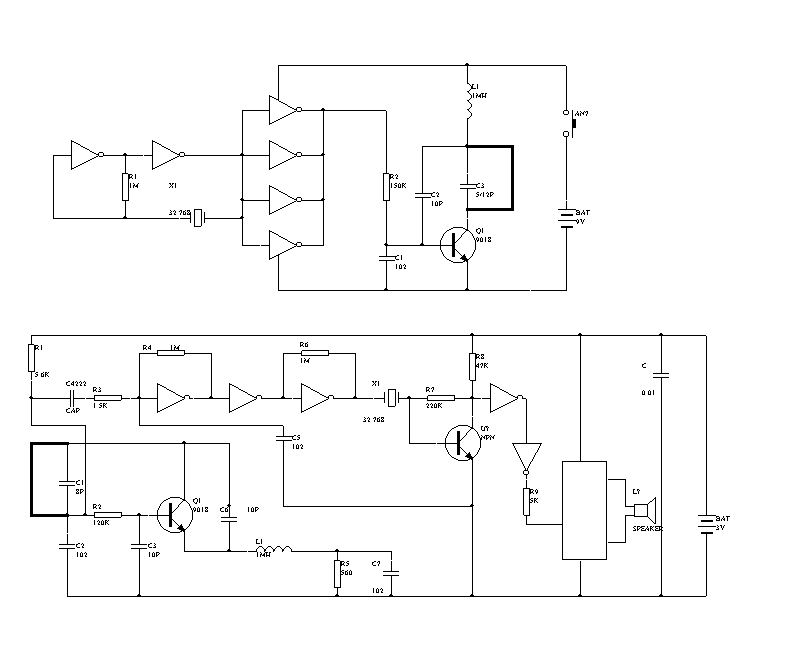

图中，六反相器406中的A、B两只反相器与晶体X1构成32．768kHZ的信号发生器，然后通过反相器C、D、E、F并联驱动去调制以Q1为核心的高频信号发生器，输出高频调幅波，图2中的Q1等元件构成超再生接收电路，接收发射器发出的高频信号并解调出32．768kHZ 的信号．通过C4、R3耦合并经反相器A、B、C放大、整形，再经晶体X1滤波后由Q2触发叮咚音乐片发出’‘叮呼”的门铃声。本遥控门铃的有效控制距离约为40米左右。
